小型風力発電の種類

小型風力発電風車の概要

Windra-S ウィンデラ-S 小型風車
NK認証       2015年2月20日取得済

構 成       3枚翼・水平軸・UpWind方式のパッシブヨー・固定ピッチ

定格出力      3.2kW

基準出力      3.1kW(風速11m/s時)

定格出力時風速   10.0m/s

カットイン風速   3.0m/S      3.0m/sの風速で発電しはじめます

カットアウト風速  25m/s      25m/sの風で自動停止します。

年間エネルギー量  6,179kWh

基準騒音レベル   49db

作動温度範囲    -20/45℃

機械式ブレーキ   280rpm

設計寿命      20年

連系接続      単相

安全システム
   制御装置  過度の風速が検出された際は自動ブレーキシステムで制御します。
   電気制御  電気的な障害に対しては自動シャットダウン保護システムを採用しています。
   機械制御  強風による回転スピードに対する冗長遠心ブレーキにより安全性を高めています。

保守管理
  管理センター モバイルネットワークによる遠隔制御を行っています。
  保守モニター 発電量等の統計データや風車の状態をWebアプリで監視することができます。

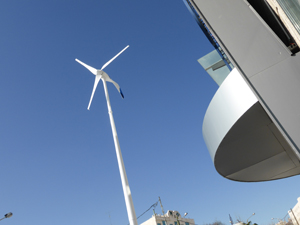

Windera Sは町並みにも融合するデザインです。     Windera S専用パワコン

C&F Green Energy

CF20

NK認証       2014年9月26日取得済

構 成       3枚翼・水平軸・可変ブレードピッチ・アクティブヨー

最大出力      19.5kW

受風面積      134.8立米

定格出力時風速   9.0m/s

年間発電能力    48.3MWh (5m/sの平均風速時)
カットイン風速   2.2m/S  2.2m/sの風速で発電しはじめます

カットアウト風速  25m/s  25m/sの風で自動停止します。

アクティブ・ブレード:アクティブピッチを利用して、常に空力性能を最適化に自動制御されます

ヨー駆動装置    風向風速計はタービン制御システムで監視され風車を風の方向へ合わせます

基準騒音レベル   45dBA (60mの距離)

ロータースピードレンジ:0-85rpm(通常運転時)

機械式ブレーキ   フェイルセーフ油圧ローターブレーキシステム

耐風速       59.5m/sを超えない範囲では保証範囲
連系接続      3相

インバーター    EL POWER社

ハブ高さ      20m

保守管理      モバイルネットワークによる24時間の遠隔監視を行っています。
